モータドライブ基板TypeD Ver1.2 (製作キット)
Price in ¥:10,400.00 ¥ Price:5,607.68 RUB Site Commission:500 ¥ Instock:-33 Condition:new Rating:5.00
- Описание
- Характеристики
- обзоры
モータドライブ基板TypeD Ver1.2の製作キットです。
製作に必要な部品が全て入っています。
【納期】在庫切れの場合は1〜3週間ほどかかります。
MicroSD回路やLCD接続コネクタを基板上に搭載しています。
面実装(チップ)部品を多用しているため、製作難易度は高めですが、
重量は約56gと大変軽量です。
【Ver1.1との違い】
・74HC14をチップ部品に変更しました。
・ユニバーサル基板領域を追加しました。
・上記に伴う2gの軽量化
【半田付け上級者向け】
本製品の組み立てには高度な半田付けスキルが要求されます。
1608サイズのコンデンサ・抵抗、28pinTSSOP(0.65mmピッチ)の半田付け作業を伴います。
板厚：1.6mm

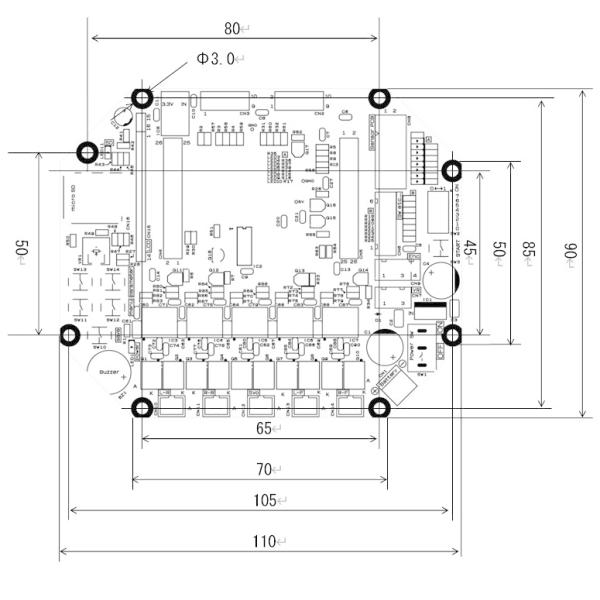

サイズ：90×110mm
レジスト色：黒
重量：56g（マイコンボード、LCD、バッテリコネクタは含めない）
※本製品の詳細情報はマイコンカーWikiをご確認ください。
※バッテリーコネクタは付属しません。お客様の環境に合わせて別途ご用意ください。
