この商品は

TOYOTA カローラセダン カローラツーリング カローラスポーツ カローラクロス ZSG10 ZVG11 ZVG15 NRE210W ZWE211W ZRE212W ZWE214W ZWE215W MZEA17W ZWE219W NRE210 ZWE211 ZRE212 Z ZWE214 ZWE215 MZEA17 ZWE219 NRE210 NRE210H ZWE211H ZWE213H NRE214H 対応 電源取り出し オプションカプラー 分岐タイプ ドラレコ ETC LED製品 電源確保 ROOM GND ACC TAIL BATT ルームランプ連動 アース アクセサリー電源 スモールライト連動 常時電源 電装いじり 工賃

ポイント

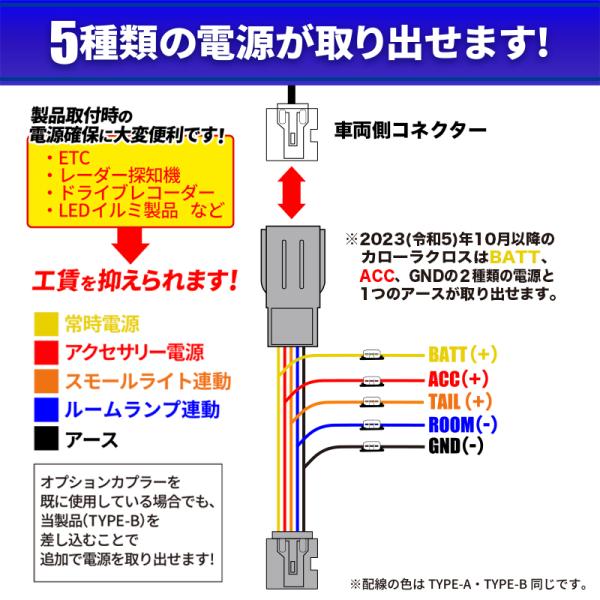

常時電源、ACC、アース（マイナス）、ルームランプ連動（マイナス）、スモールライト連動の5種類の電源取りがこれひとつで取り出せます!
助手席のグローブボックス下のアンダーカバー裏側のコネクターに差し込むだけです！
電装いじりには欠かせない一品です。
ETC・ドラレコ・レーダー探知機・LEDイルミ製品などの取付工賃を抑えることが出来ます!

ショップからのメッセージ

【商品仕様】
・オプションカプラーを挿すだけで5種類の電源が取り出し可能になる万能カプラーです！
・取り付けは簡単!助手席のグローブボックス下のアンダーカバー裏側のオプションカプラーに差し込むだけ！
・ヒューズを差し込む必要はございません。
・ペンチでスグに配線ができる、I字タップを付属!
・ドラレコ・ETC・レーダー探知機・LEDイルミ製品などの取り付け工賃を抑えられます!

【対応車種】
●カローラクロス
対応型式：・ZSG10　・ZVG11/15/13/16
対応年式：2021(令和3年)9月〜2023(令和5年)9月

※2023(令和5)年10月以降のカローラクロスはBATT、ACC、GNDの２種類の電源と1つのアースが取り出せます。

【商品内容】
●TYPE-A
・オプションカプラー（カプラー1個）
・I字タップ（エレクトロタップ）×5

●TYPE-B（分岐タイプ）
・オプションカプラー（カプラー2個）
・I字タップ（エレクトロタップ）×5
※オプションカプラーを既に使用している場合は、TYPE-Bをご選択下さい。製品のメスコネクターに元々刺さっていたカプラーを差し込むことで、元の機器を使用しながら追加で電源を取り出せます。
※配線の色は、TYPE-A・TYPE-B同じです。
※説明書・テスターは付いていません。

【テスターでの確認方法】
●BATT/+
エンジンOFFの状態で「BATT」の配線と、製品のGND/-またはボディアース（-）に、テスターを接続し通電を確認して下さい。
●ACC/+
ブレーキを踏まずスタートボタンを1度押し「ACC」の配線と、製品のGND/-またはボディアース（-）に、テスターを接続し通電を確認して下さい。
●TAIL/+
ライトを点灯させて「TAIL」の配線と、製品のGND/-またはボディアース（-）に、テスターを接続し通電を確認して下さい。
●ROOM/-（※注意　マイナスコントロール）
ルームランプスイッチをドアの開閉に連動にした状態でドアを開け、「BATT/+」の配線と「ROOM」の配線に、テスターを接続し通電を確認して下さい。
※「BATT/+」に検電テスターのクリップ側を繋ぐ場合は、検電テスターのクリップ全体を絶縁テープなどで巻き、完全に金属が露出していない絶縁状態にして下さい。少しでも車体の金属に触れたらショートする可能性があります。もし、心配な方は、常時電源側の配線にヒューズをかませてショートしても車側のヒューズが飛ばないようにして下さい。
●GND/-
「GND」の配線と、製品のBATT/+に、テスターを接続し通電を確認して下さい。

【注意事項】
※基本的に知識のある方、取り付け方等わかる方用となります。取り付けサポート等は一切致しかねます。
※取付・取扱説明書等は付属しておりません。
※いかなる場合におきましてもお取り付け後の返品交換は致しかねますのでご了承下さい。
※使わない配線はショートしないよう処理ください。
※製造過程でできる細かい傷がある場合が御座いますが予めご了承下さい。
※取り付け作業は自己責任にて行ってください。
